“三遥”站所终端DTU（DAF-830 6回路）是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。采用插箱式结构设计，具有灵活组态配置功能、独立保护插件功能。

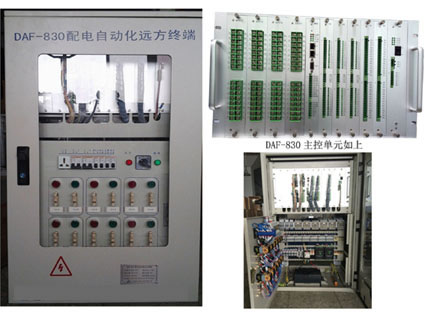

“三遥”站所终端内DTU功能通过软件组态配置既可实现灵活组合，DTU功能模块实时监测10kV线路电压、线路电流、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控；保护功能实现线路故障就地检测、切除功能；通信管理模块具备多种方式的通信接口和多种标准通信规约，除具备终端内部数据管理功能，对外还可转发配电室或开闭站内电能表、PLC及直流屏数据，通过一个标准统一接口与主站系统通信完成数据传输等功能。配电终端采用集散式设计模式，强大的软、硬件组态配置功能既满足了DTU实时性要求，也实现了数据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题，达到了简化站端设备种类的目的。产品外观如下图1：

2.适用范围

  DAF-830配电终端适用于配电网中的各种多开关回路的场合，包括环网柜、开闭所、开关站、箱式变电站、配电房等,现场应用如下图2、图3。

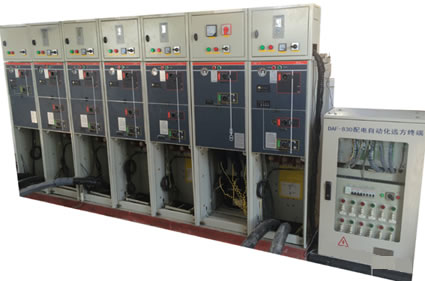

 图2.DAF-830(6回路)应用在开闭所

    图3.DAF-830 (6回路)应用在环网柜

3.主要功能

◆具备就地采集6路及以下开关的模拟量和状态量以及控制开关分合闸功能，具备测量数据、状态数据的远传和远方控制功能，可实现监控开关数量的灵活扩展；

◆具备双位置遥信处理功能，支持遥信变位优先传送；

◆具有远方/就地控制切换功能，遥控操作具有软硬件的防误操作功能，保证了运行可靠性；

◆具备故障检测及故障判别功能；

◆支持双路交流系统供电，支持PT取电，采用大容量蓄电池作为后备电源，可为配电开关提供DC＋24V操作电源；

◆具备电源自动无缝切换功能，电源异常报警功能以及蓄电池手动和自动活化功能；

◆具备蓄电池的自动充放电功能，可防止蓄电池的过充电和过放电；

◆支持串口、以太网口等通讯方式；

◆支持DL/T 634标准的101和104通信规约和Modubs规约，特殊规约可定制；

◆专用的维护口和调试口，方便对装置进行调试、监视和参数维护等，专用维护软件操作方便，界面丰富；

◆主控单元具备对时功能，支持SNTP等对时方式，接收主站或其它时间同步装置的对时命令，与主站时钟保持同步；

◆具备故障指示手动复归、自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供电后自动复归，也能根据故障性质（瞬时性或永久性）自动选择复归方式；；

◆具备历史数据存储功能，记录遥测、SOE数据，数据保存时间不少于1个月；

◆装置具有高防护等级，主控单元可安装于户内，也可安装于户外，防护等级达到IP55。

4.主要性能参数

◆环境条件：温度 -40℃～+70℃,相对湿度10～100％,*大绝对湿度35 g/m3；

◆交流电源AC220V供电，装置工作电源为DC+24V；

◆实现对配电开关的交流电流Ia、Ic、I0的采集，额定电流为5A或者1A可选；

◆实现对两组母线电压的采集，包括Ua、Ub、Uc及U0，额定电压100V；

◆具有2路直流电压采集，直流电压输入信号范围为0～5V；

◆每块遥信板支持32个遥信，可扩展遥信板2～5块；

◆每块遥控板支持8路遥控，可扩展遥控板2～5块；

◆支持双点遥信采集；

◆遥信分辨率小于2ms；

◆16位AD采样，电压电流测量精度0.5级

◆交流电流回路过载能力：1.2倍可连续工作，20倍可持续1秒；

◆交流电压回路过载能力：1.2倍可连续工作

◆蓄电池容量达到17Ah，在交流失电情况下装置可持续工作时间不小于8.5小时。

◆装置抗干扰能力达到IV级。

◆主控单元开孔尺寸：高260*宽483*深240

◆整柜尺寸为：高1000*宽600*深400，可外加的ONU尺寸高400*宽600*深400。

5.主控单元硬件结构:


主要包括：

◆电源板（PWR）：装置电源输入；

◆主控板（MCU）：2个RS232、2个RS485及2个10/100M以太网通讯口；

◆遥测板（YC）：3路交流电压、12路交流电流输入、1路直流输入；

◆遥信板 (YX)：32路遥信输入；

◆遥控板 (YK)：8路遥控输出；

◆配置原则：电源板、主控板必配；遥信和遥控板按需配置；遥测板*大配置4块。

  6.产品特点:

◆满足国家电网调〔2011〕168号《关于加强配电网自动化系统安全防护工作的通知》的相关安全防护要求，获得中国电科院的双向加密安全测试合格报告。

◆通过了国家电网及南方网的规约一致性测试。

◆符合2015年专项测试的要求。

◆测控容量大，单机可完成16回路的测控及三遥功能。

◆具备双网口，双IP通信功能，能够连接多个不同的主站功能。

◆规约完善，处理功能强大。能够以不同的规约接入站内不同设备信号。例如：故障指示器、多功能表、保护装置、温湿度传感器、其它智能终端等。能够满足较复杂智能化站所的组网要求。

 ◆DAF-830配网自动化远方终端采用32位工业级高性能专业DSP，保证了系统

的准确度和稳定性；处理能力强大、数据采集、数据计算处理并行、存储容量大、可扩展性好。

◆全部采用工业级元器件、所有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器，专业的EMC 设计；

◆软件采用嵌入式实时操作系统（Vxworks）平台，模块化系统结构，性能稳定可靠，增添功能、升级方便；

◆具备软硬件防误动措施，保证控制操作的可靠性。控制输出回路提供明显断开点。继电器触点额定功率：交流250V/5A、直流30V/5A的纯电阻负载。触点寿命：通、断上述额定电流不少于10的5次方。

◆采用IEEE1588直接控制硬件进行采样，对全部采集信息打上以ns为单位的时间戳，保证了全网信息的严格同步。

◆装置的模拟量输入、开关量输入输出、电源输入及通讯接口均采用变压器隔离、光电隔离、TVS管保护。

◆多电源设计，双交流电源供电和后备蓄电池供电。低功耗设计并具备蓄电池远端活化功能。

◆装置具有多级看门狗，采用外部带硬件看门狗的复位IC，保证设备的自恢复。

采用国际*新铁电存储器存储重要数据，容量大、掉电不丢失数据、使用寿命无限、存取速度快。

◆不依赖于通讯网或主站（子站）的VIT动作逻辑，能就地实现故障的监测、定位、隔离和非故障区恢复送电的功能。

◆装置支持多个通道、多种远动规约同时运行，各通道可以灵活配置规约。

7.柜体尺寸
