“二遥动作型”站所终端DTU(DAF-832)
详细说明:


1.产品简介

“二遥动作型”站所终端DTU(DAF-832),又称环网柜看门狗控制器、断路器控制器、分界开关控制器,是采用高速采样芯片和32DSP高速控制芯片相结合的新型高压开关控制器,能快速稳定的完成对高压开关的监控。它集保护、测量、控制、通讯等功能于一体,具有集成度高、配置灵活、界面友好等特点。它安装在用户分界断路器开关柜内(控制器在开关柜中的安装示意图如下图1),是根据环网柜地缆线路故障与架空线路故障异同的特点设计的智能终端,具备故障检测功能、保护控制功能和规约通信功能,适用于安装在配电线路用户进线的责任分界点处,也可适用于符合要求的分支线末端线路。

10KV馈线或设备的故障主要有相间短路和单相接地两种类型,DAF-832对这两种故障分别进行处理,可实现故障检测、故障定位、故障区域隔离及监控用户负荷,有效提高供电可靠性。装置产品见上图:



2.主要功能

◆具备就地采集模拟量和状态量,并具备测量数据、状态数据的远传功能;

◆具备开关就地控制功能;

◆具有远方/就地控制切换功能,遥控操作具有软硬件的防误操作功能,保证了运行可靠性;

◆过流跳闸功能(三段式保护):支持三段式电流过流跳闸功能,支持零序过流上报及过流跳闸功能;

◆重合闸功能:重合闸次数可以设置(*多可设置3       次重合闸);

◆双电源备用电源自动投入切换功能;

◆具备故障检测及故障判别功能,发生故障时能快速判别并隔离故障;

◆故障处理功能:具有专门的配置界面,可以根据不同的要求实现不同的保护策略的设置,可以快速实现多电源点之间的故障识别、故障上传(定位)、故障隔离以及非故障区域的恢复;

◆支持网络保护(面保护、对等通信),在没有主站情况下迅速查找和隔离故障;

◆支持看门狗控制器功能,迅速切除用户分支线故障;

◆带重合功能的设备安装在变电站出口第一个开关替代出口开关,避免出口开关频繁跳闸;

◆具备当地或远方设定动作定值功能;

◆具备故障动作功能现场投退功能;

◆具备负荷越限告警上送功能;

◆支持串口、以太网口等通讯方式;

◆支持DL/T 634标准的101和104通信规约和Modubs规约,特殊规约可定制;

◆专用的维护口和调试口,方便对装置进行调试、监视和参数维护等,专用维护软件操作方便,界面丰富;

◆主控单元具备对时功能,支持SNTP等对时方式,接收主站或其它时间同步装置的对时命令,与主站时钟保持同步;

◆具备故障指示手动复归、自动复归和主站远程复归功能,能根据设定时间或线路恢复正常供电后自动复归,也能根据故障性质(瞬时性或永久性)自动选择复归方式;

◆具有掉电保护,终端的实时信息在内部掉电保护的存储器(SRAM)中保存,电源重新恢复后,能自启动;

◆具备超级电容后备电源,主电源失电后,装置正常工作不低于30分钟,支持开关动作次数≥4次;

◆具备历史数据存储功能,记录遥测、SOE数据,数据保存时间不少于1个月;

装置具有高防护等级,主控单元可安装于户内,也可安装于户外,防护等级达到IP55。

3.主要性能参数

◆环境条件:温度 -40℃~+70,相对湿度10100,*大绝对湿度35 g/m3;

◆装置工作电源为AC220V;

◆电压输入标称值:AC220V;

◆通信电源DC24V;

◆合闸、储能电源:额定AC220V,取自TV;

◆分闸操作电源:额定DC48V

◆电流输入标称值:5A或者1A可选;

◆实现对遥测的采集:采集1个电压、采集3个电流量:A、C相和零序(B);

遥信板支持开关位置和未储能位置;

◆支持1路分合闸;

◆遥信分辨率小于2ms;

16AD采样,电压电流测量精度0.5

◆交流电流回路过载能力:1.2倍可连续工作,20倍可持续1秒;

◆交流电压回路过载能力:1.2倍可连续工作

◆*小故障检测及出口时间≤60ms

◆装置抗干扰能力达到IV级。

◆开孔尺寸:高150*300*240;

◆接线方式:航空插头。

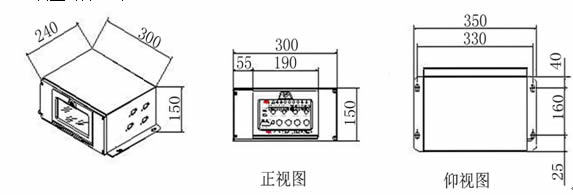

4.装置外形尺寸

DAF-832二遥动作型站所终端外形尺寸

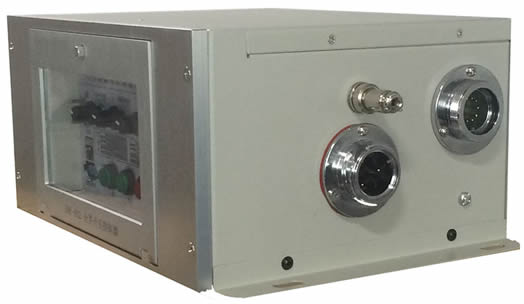

四、产品外观

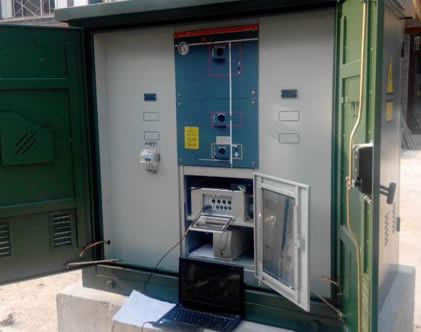

五、DAF-832应用现场图
